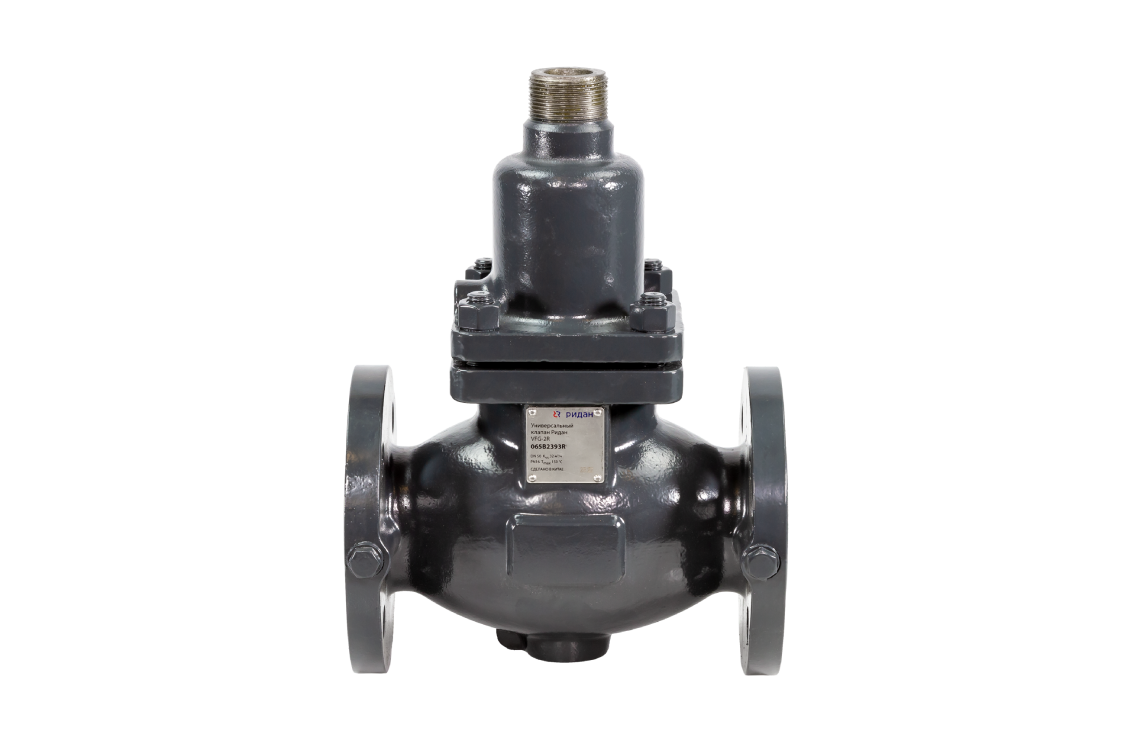

Ридан VFG-2R 065B2389R — Универсальный регулирующий клапан DN20, Kvs 6.3, PN16, Tmax 150 °C, фланцевый, материал корпуса — углеродистая сталь
Заявка на консультацию
×Характеристики
Рабочая среда
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу
фланцы по ГОСТ 33259
Температура рабочей среды, °С
2–150 °С
Герметичность затвора (объем протечки / класс герметичности)
0,04%Kvs
L, мм
150
Масса, кг, не более
6,7
Номинальное давление (PN), бар
Номинальный диаметр (DN), мм
B, мм
212
Уплотнение
нет уплотнения по штоку
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
6,3
Корпус
Углеродистая сталь WCB
Шток
Cталь
EAN (single-pack)
5702424650551
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь
Вид привода или регулирующего блока
AFP-R; AFD-R; AFA-R; AFPA-R; AFT-06R; AFT-17R.
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0,6
Документация
Паспорт
Руководство
2D Чертеж
3D Чертеж
Письмо о замене
Техническое описание
- Техническое описание Регулятора давления после себя AFD-R+VFG-2R.pdf
- Техническое описание регулятора температуры AFT-06(17)R+VFG-2R.pdf
- Техническое описание Регулятора давления до себя AFА-R+VFG-2R.pdf
- Техническое описание Регулятора перепада давления AFP-R+VFG-2R.pdf
- Техническое описание Регулятора давления перепуска AFPA-R+VFG-2R.pdf
