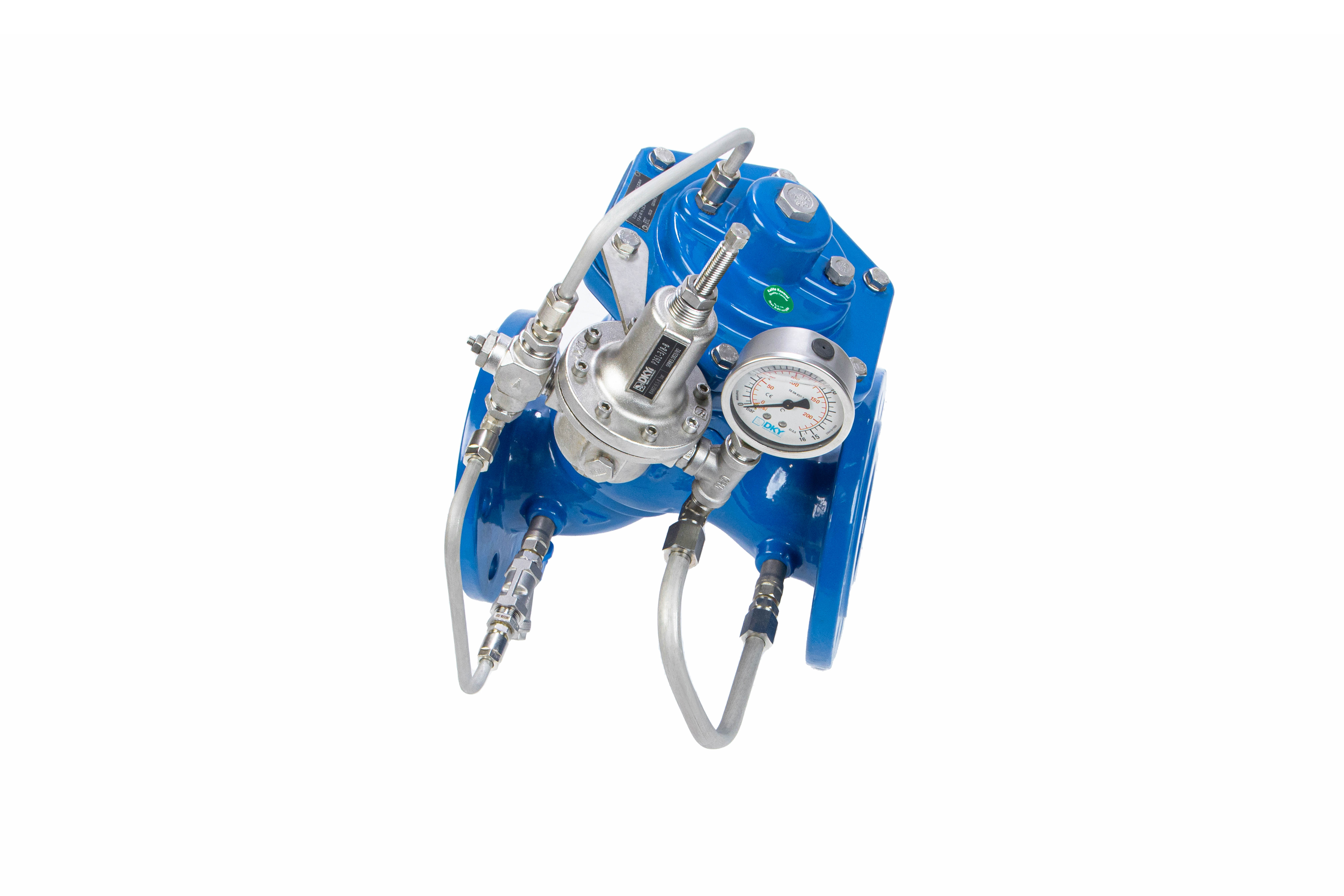

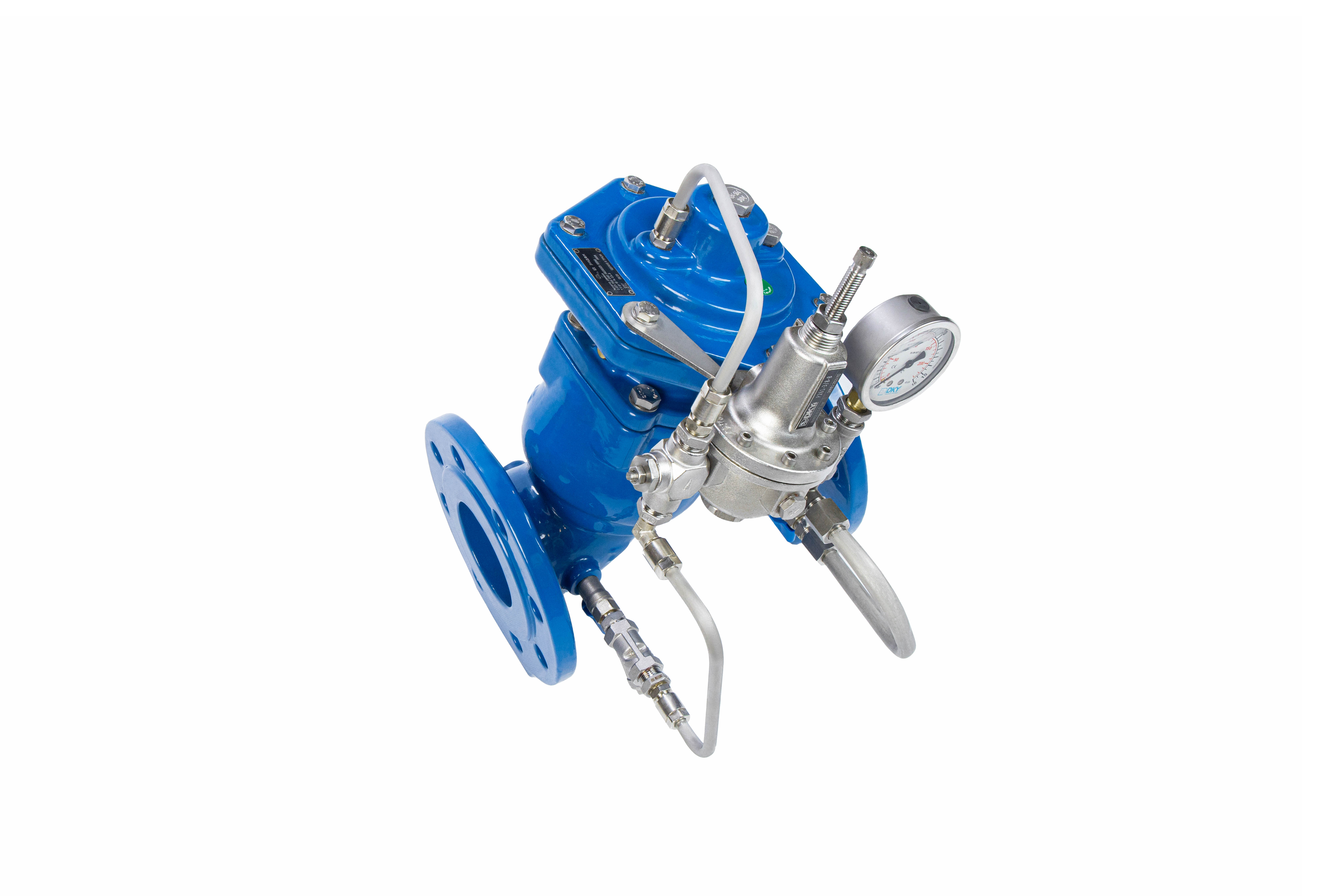

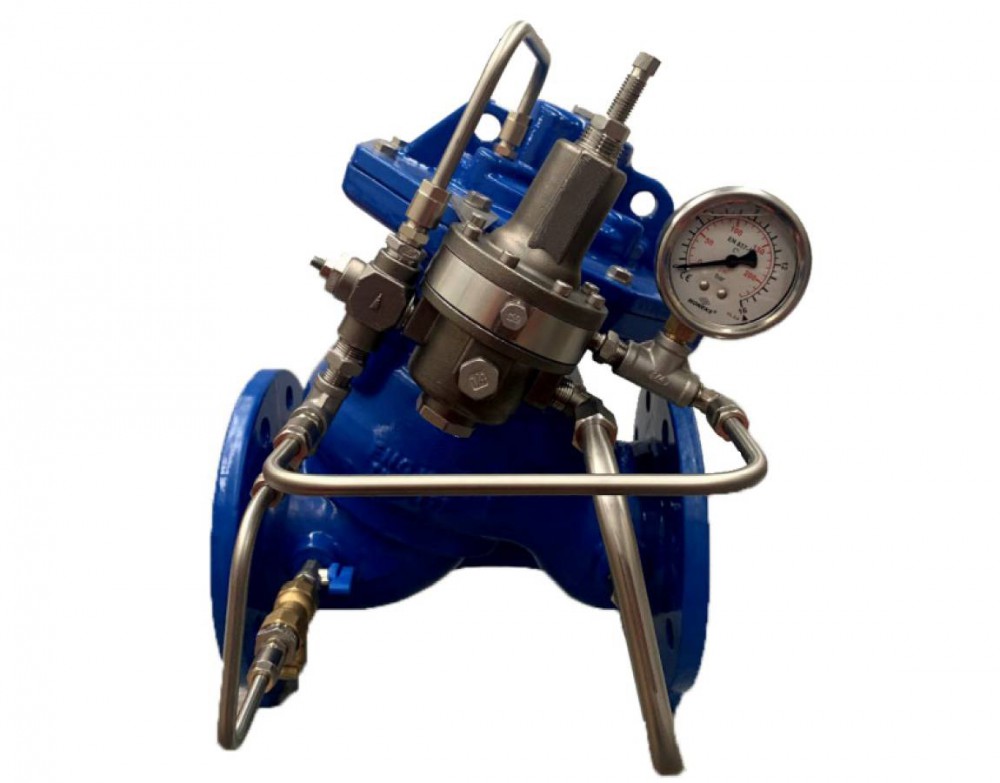

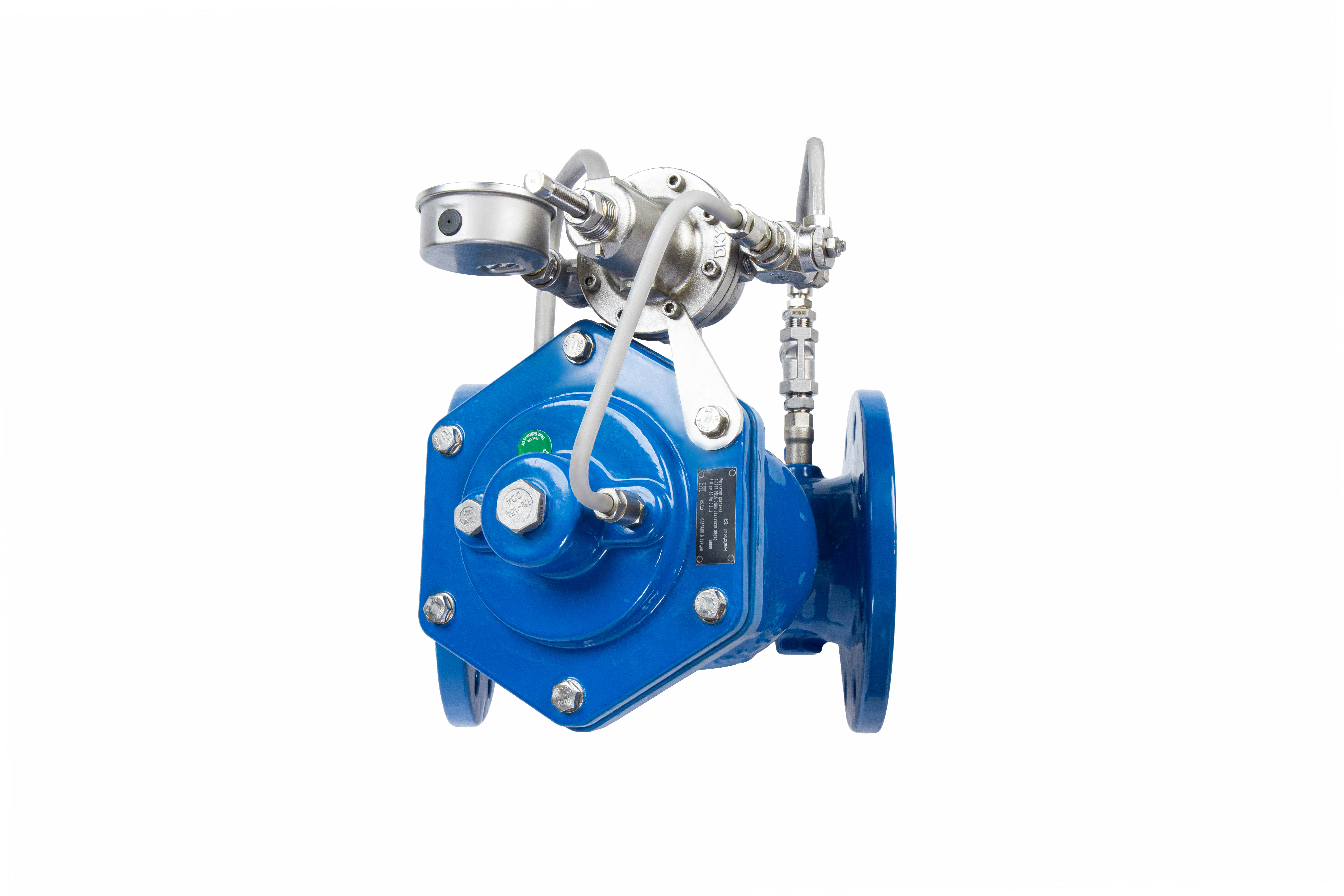

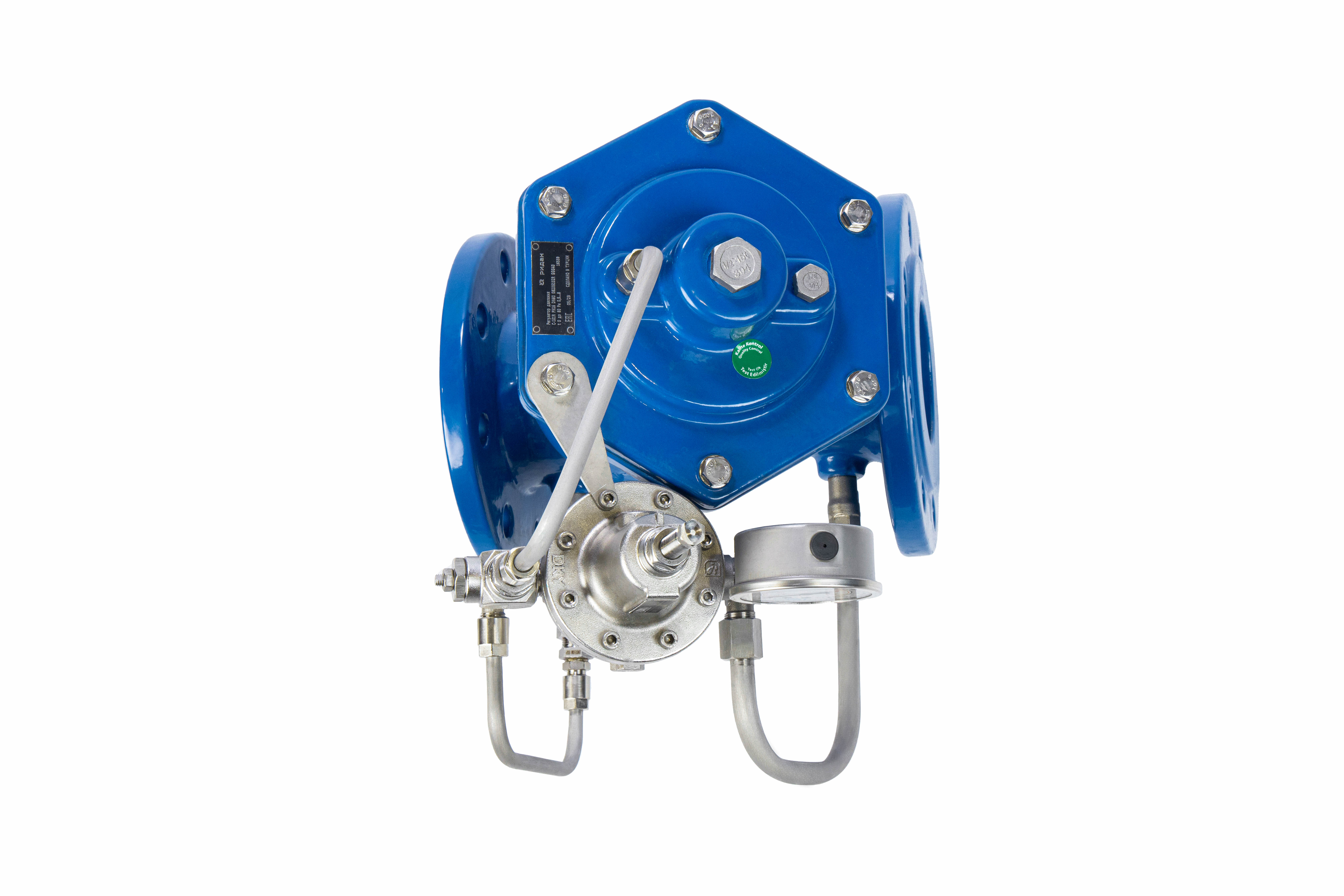

Ридан C301-R 082X6145RL — Регулятор давления «до себя» в сборе DN150, PN16 (диапазон настройки: 0,5...8 бар, L=480 мм)
Заявка на консультацию
×Характеристики
Мин. разность входного и выходного давлений для штатной работы регулятора, бар
1.5
Ответные фланцы (обеспечиваются силами заказчика)
ГОСТ 33259. Исполнение В, тип 01 или тип 11
H, мм
600
Рабочая среда
Вода техническая, систем отопления, систем питьевого и горячего водоснабжения
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от +1 до +80
Температура окружающей среды, °С
от +1 до +40
Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
L, мм
480
Масса, кг, не более
75
Номинальное давление (PN), бар
Номинальный диаметр (DN), мм
Ширина В (перпендикулярно плоскости эскиза), мм
330
Kv, куб.м/ч
510
h., мм
460
Минимальный расход* через клапан, м³/ч
15
Возможные диапазоны настроек задающего клапана импульсной арматуры, бар
От 0,5 бар до 8 бар
Примечание*:
Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.
Максимальный расход через клапан, м³/ч
320
Монтажное положение
Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
Документация
Паспорт
Руководство
Инструкция
Техническое описание
