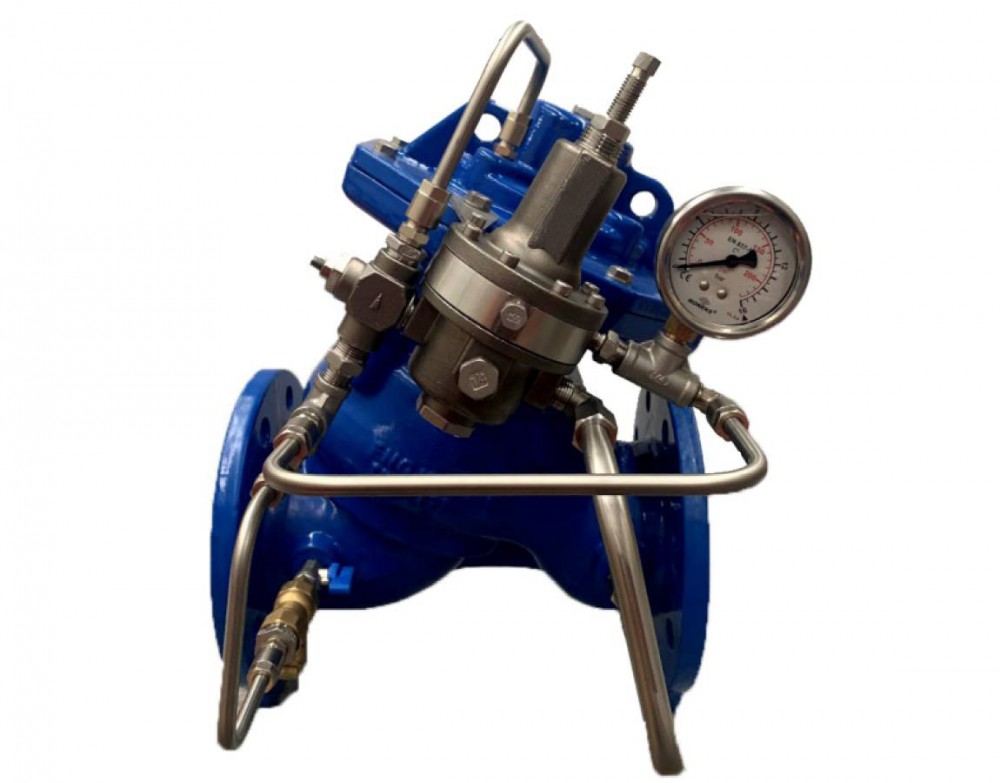

Ридан C301-R 082X6142R — Регулятор давления «до себя» в сборе DN80, PN16 (диапазон настройки: 0,5...8 бар)

4.95

0 Отзывов

Характеристики

Мин. разность входного и выходного давлений для штатной работы регулятора, бар:

1.5

Ответные фланцы (обеспечиваются силами заказчика):

ГОСТ 33259. Исполнение В, тип 01 или тип 11

H, мм:

365

Рабочая среда:

Вода техническая, систем отопления, систем питьевого и горячего водоснабжения

Тип присоединения к трубопроводу:

Фланцевое

Температура рабочей среды, °С:

от +1 до +80

Температура окружающей среды, °С:

от +1 до +40

Смотреть все

Категории

Регулятор давления С301-R Ридан, Регулятор давления С301-R Ридан

Артикул: 082X6142R

На складе

483 165,60 ₽

без НДС

Количество:

Характеристики

Мин. разность входного и выходного давлений для штатной работы регулятора, бар

1.5

Ответные фланцы (обеспечиваются силами заказчика)

ГОСТ 33259. Исполнение В, тип 01 или тип 11

H, мм

365

Рабочая среда

Вода техническая, систем отопления, систем питьевого и горячего водоснабжения

Тип присоединения к трубопроводу

Фланцевое

Температура рабочей среды, °С

от +1 до +80

Температура окружающей среды, °С

от +1 до +40

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)

L, мм

254

Масса, кг, не более

Номинальное давление (PN), бар

Номинальный диаметр (DN), мм

Ширина В (перпендикулярно плоскости эскиза), мм

200

Kv, куб.м/ч

140

h., мм

260

Минимальный расход* через клапан, м³/ч

Возможные диапазоны настроек задающего клапана импульсной арматуры, бар

От 0,5 бар до 8 бар

Примечание*:

Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.

Максимальный расход через клапан, м³/ч

Монтажное положение

Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN
