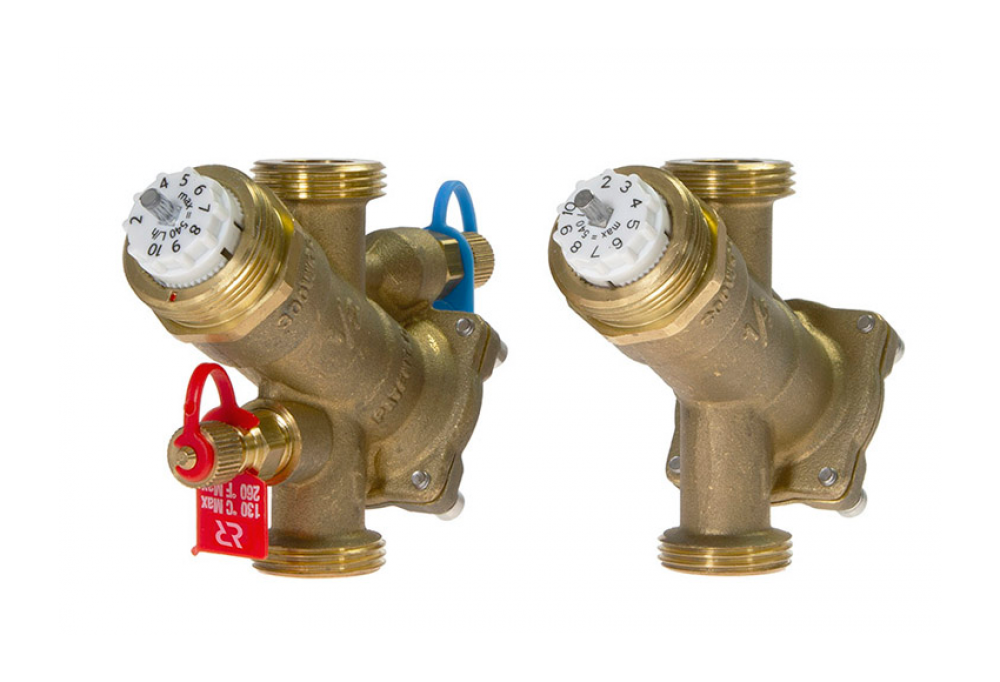

Ридан AQT-R 003Z1803R DN20 — Комбинированный балансировочный клапан, без ниппелей, наружная резьба G1
Заявка на консультацию
×Характеристики
Рабочая среда
Вода и водные растворы гликолей до 50%
Температура рабочей среды, °С
Номинальное давление (PN), бар
Номинальный диаметр (DN), мм
G, дюим
1
H3, мм
69.4
L₁, мм
92
H2, мм
62
Максимально допустимый перепад давлений, бар
4
Материал конуса регулятора перепад давления
Нержавеющая сталь
Материал седла регулирующего клапана
DZR Латунь
Материал конуса регулирующего клапана
DZR Латунь
Материал мембранного элемента
EPDM
Материал уплотнительных колец
EPDM
Материал корпуса клапана
DZR Латунь
Материал пружин
Нержавеющая сталь
Номинальный расход при настройке 100%, м³/ч
1.12
Диапазон настройки расхода, %
20 — 100
Минимальный перепад требуемый для работы клапана, бар
0.36
H1,мм
47.4
Документация
Паспорт
Руководство
2D Чертеж
3D Чертеж
Письмо о замене
Техническое описание
