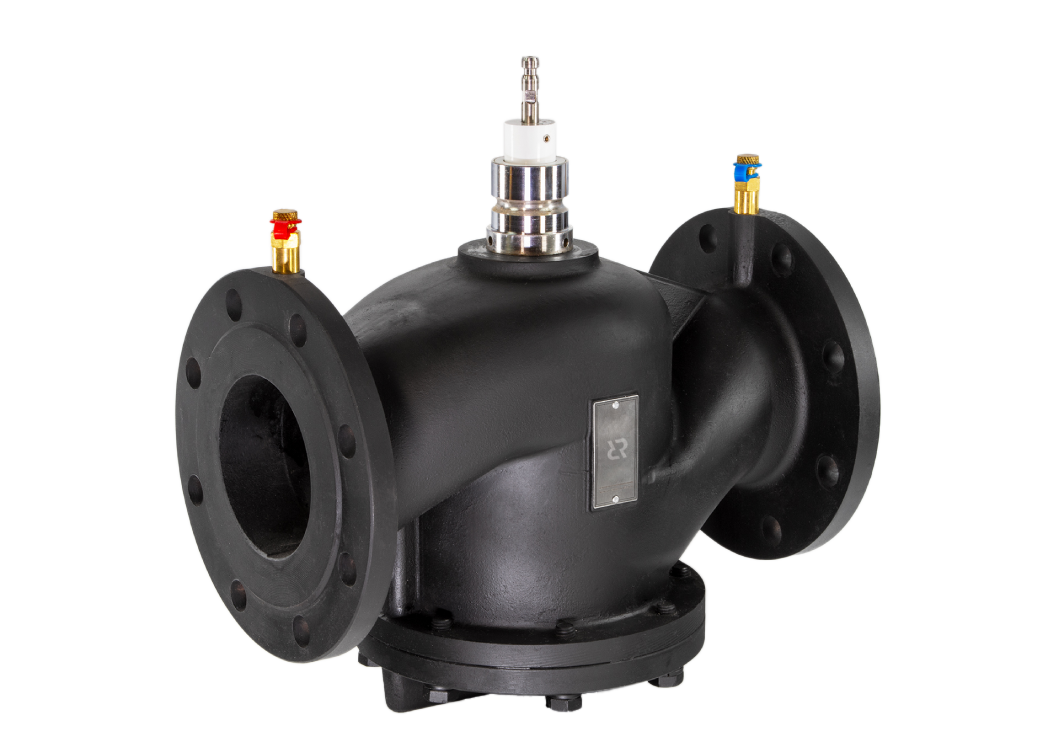

Ридан AQF-R 003Z1905R DN125 — Комбинированный балансировочный клапан, с ниппелями, фланцевый
Заявка на консультацию
×Характеристики
Рабочая среда
Вода и водные растворы гликолей до 50%
Температура рабочей среды, °С
110
L, мм
400
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
Герметичность затвора (объем протечки/класс герметичности)
не более 0.01% от Qmax (перекрытие только с приводом)
Вес, кг
65
К, мм
210
D,мм
250
Максимально допустимый перепад давлений, бар
4
Материал конуса регулятора перепад давления
Нержавеющая сталь
Материал седла регулирующего клапана
Нержавеющая сталь
Материал конуса регулирующего клапана
Нержавеющая сталь
Материал мембранного элемента
EPDM
Материал уплотнительных колец
EPDM
Материал корпуса клапана
Ковкий чугун
Материал пружин
Нержавеющая сталь
Болты
8xM16
Н, мм
339
Номинальный расход при настройке 100%, м³/ч
75
H (шток), мм
66
Диапазон настройки расхода, %
30-100
Минимальный перепад требуемый для работы клапана, бар
0.3
H5, мм
127
Документация
Паспорт
Руководство
2D Чертеж
3D Чертеж
Письмо о замене
BIM модель
Техническое описание
