Ридан 087H3803SET — Комплект для ECL-3R 368
Заявка на покупку или консультацию
×Описание
Минимальный комплект для автоматизации ИТП на базе контроллера ECL-3R.

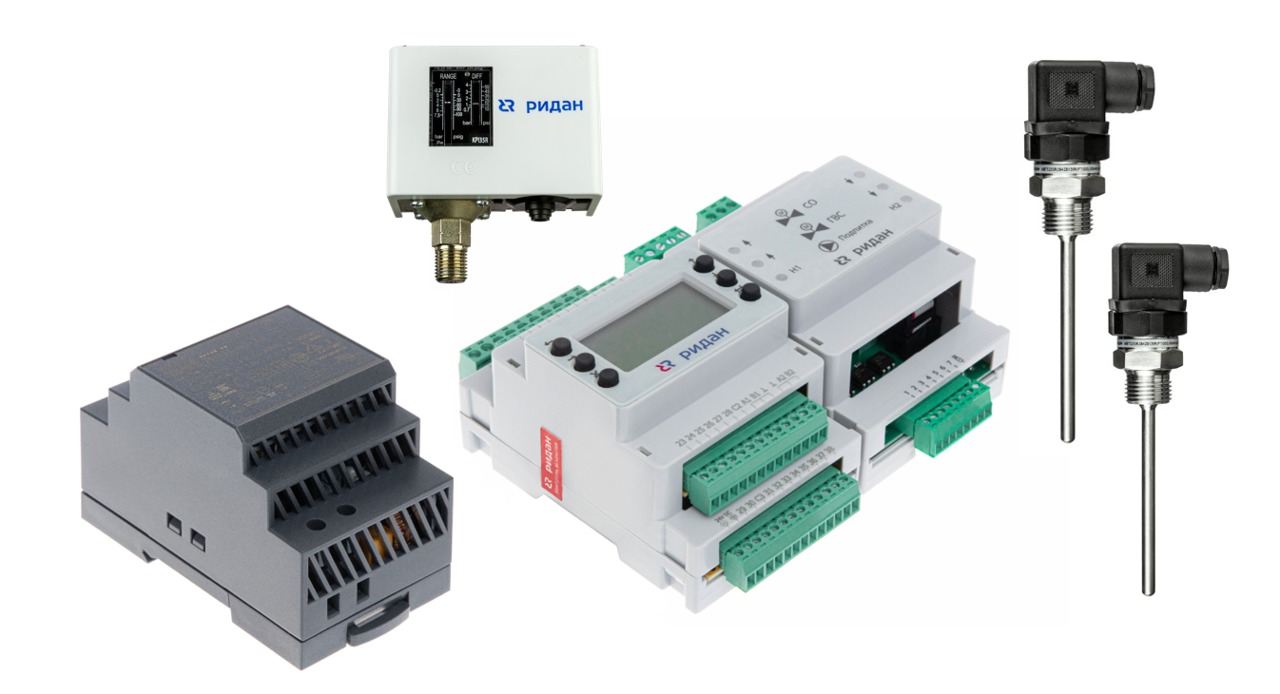

Состав комплекта:
Контроллер ECL-3R 368 — 1 шт.
Блок питания для ECL 24 В 60 Вт — 1 шт.

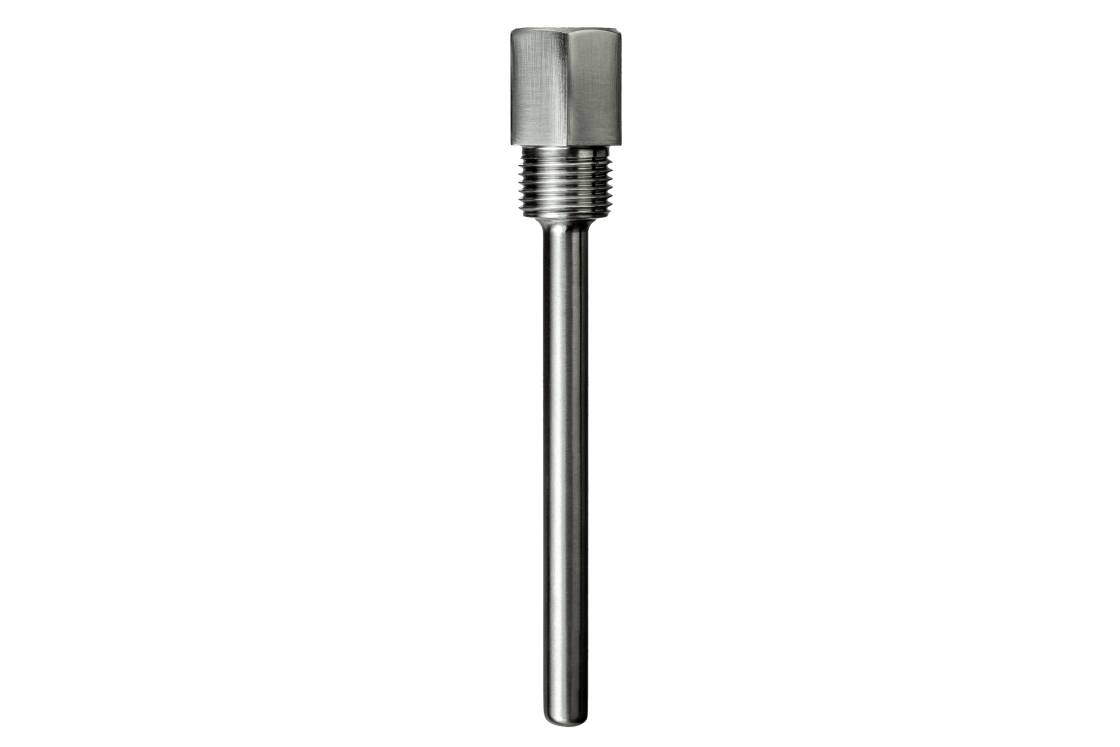

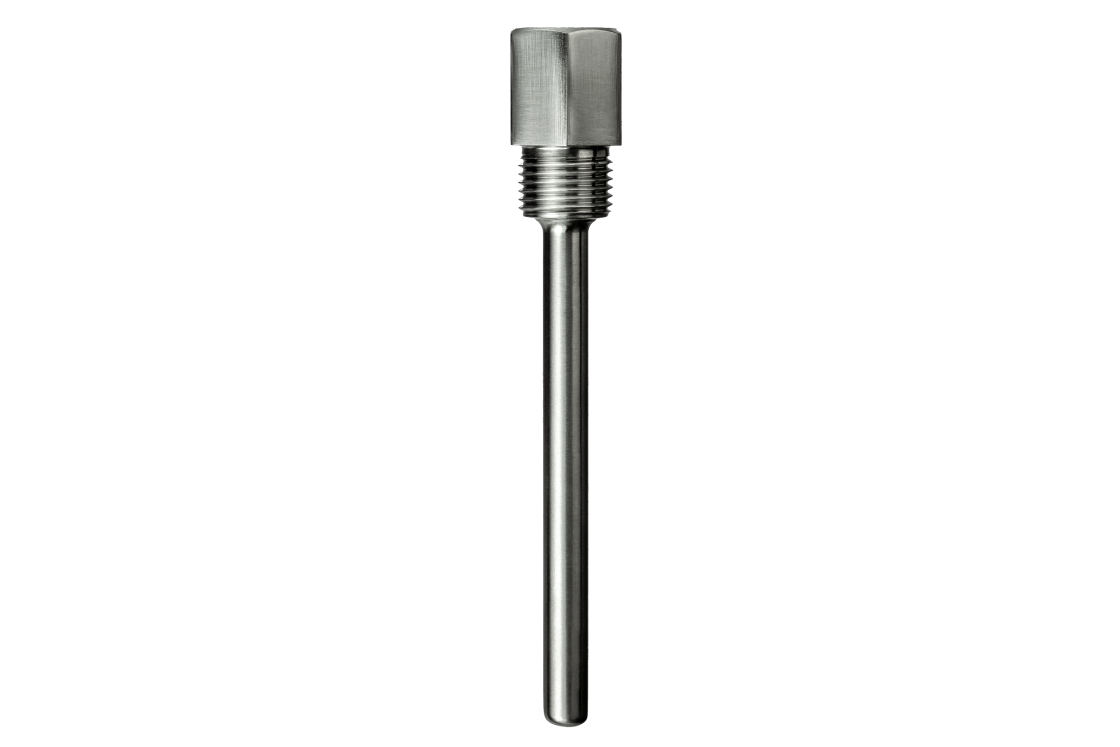

Гильза для датчика температуры — 2 шт.

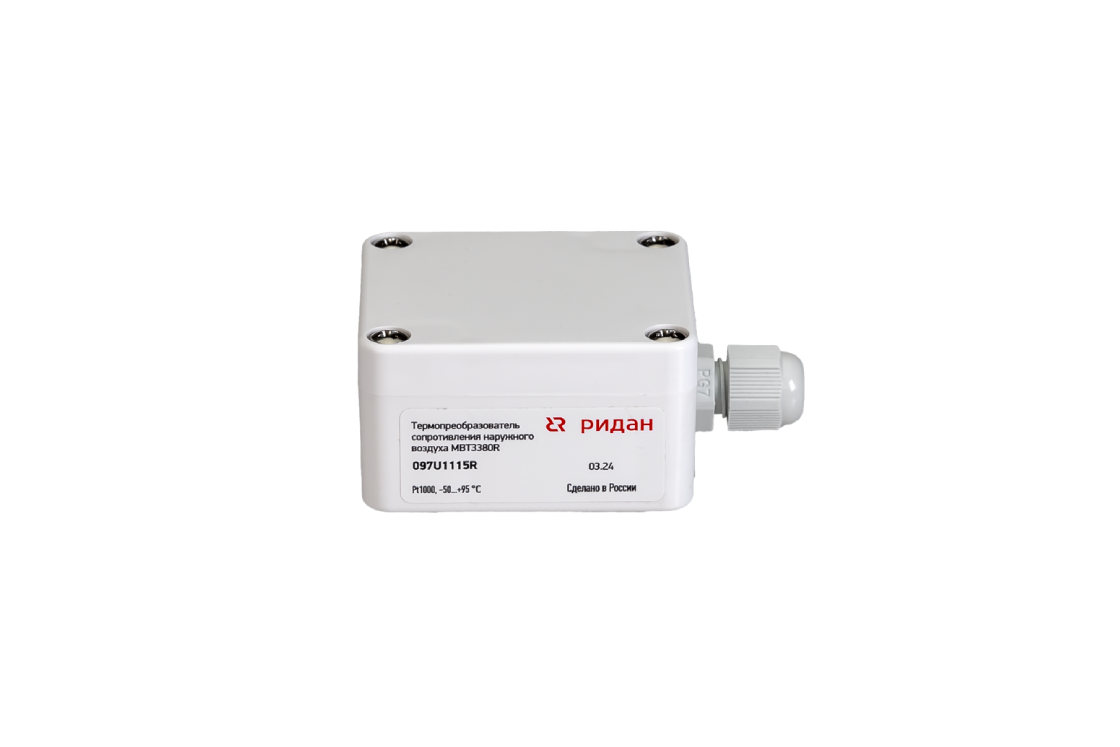

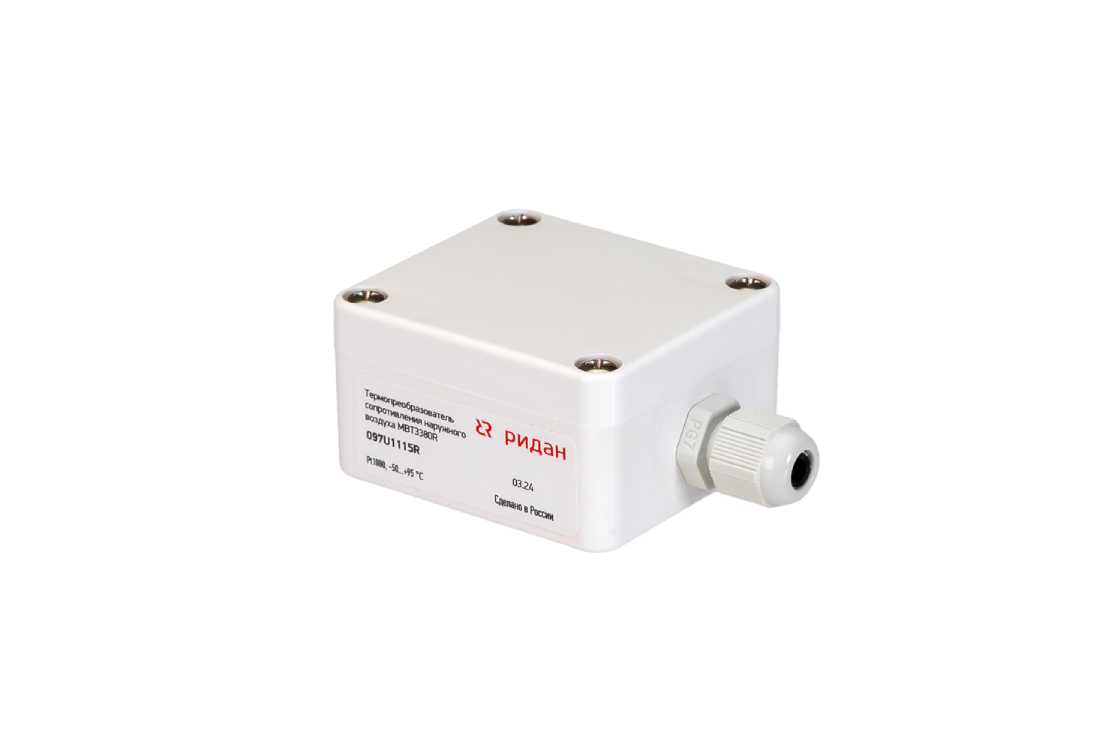

Датчик температуры наружного воздуха — 1 шт.

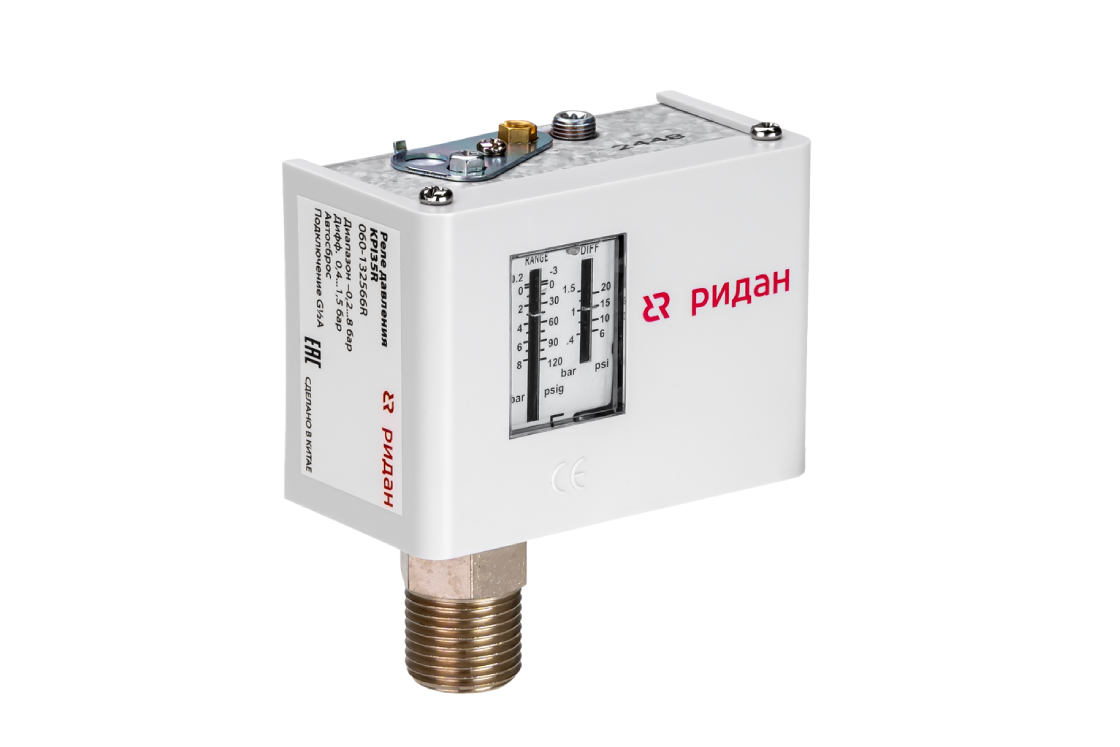

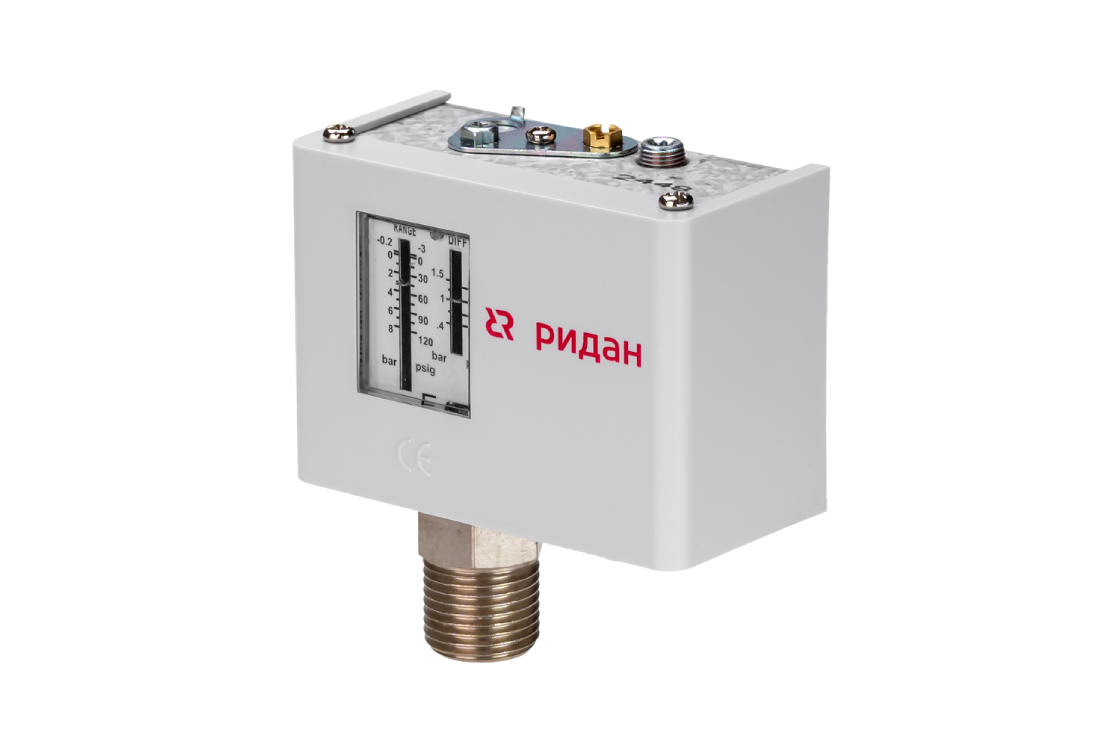

Реле давления КРI 35R — 2 шт.

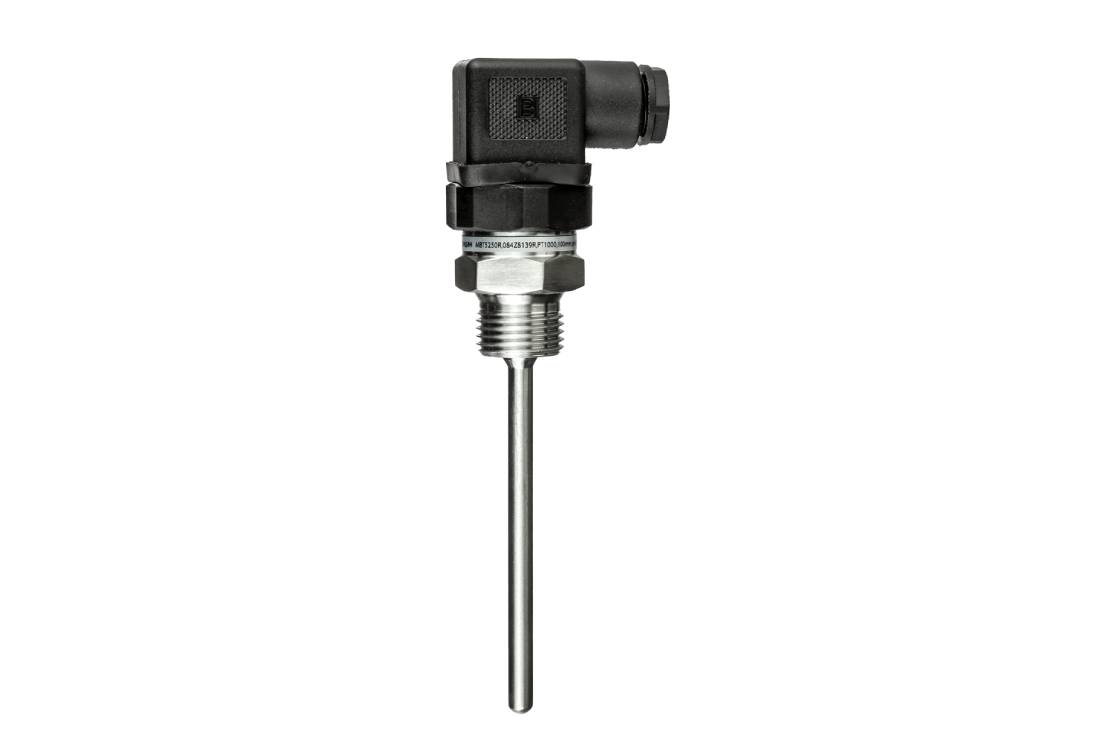

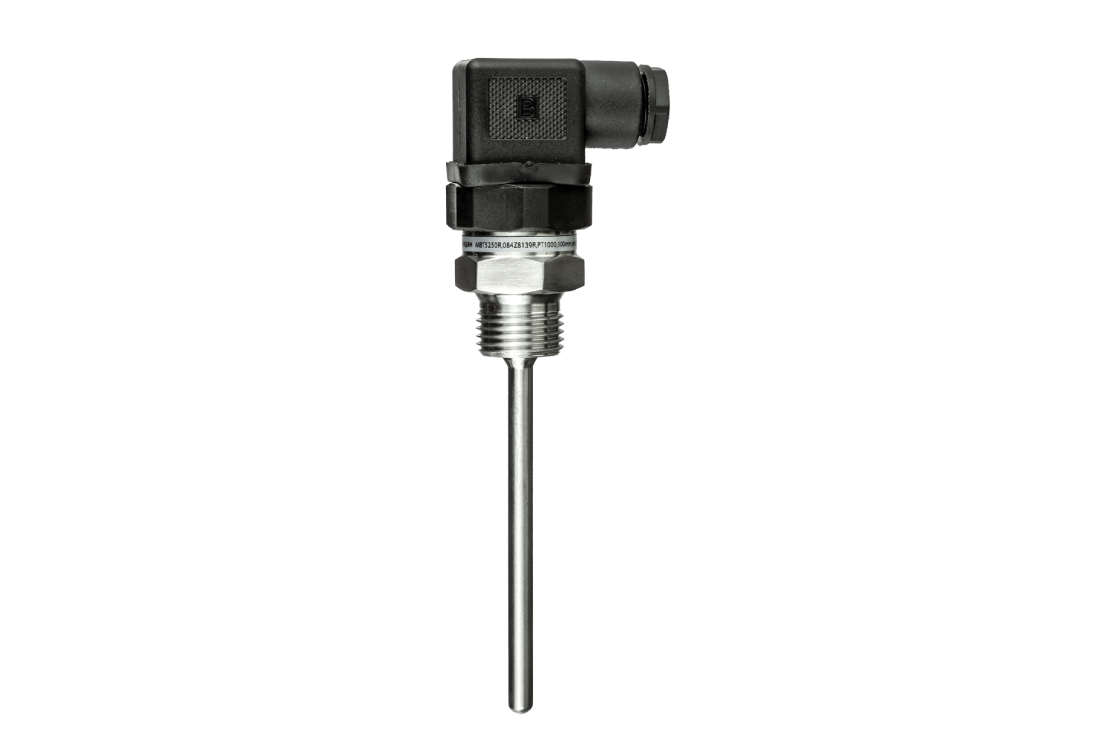

Датчик погружной — 2 шт.
Характеристики
Клеммы
быстрозажимные, до 1,5 мм2
Внешний диаметр, мм
10
Тип чувствительного элемента датчика
Сильфон
Температура рабочей среды, °С
-20°C … +120°C
Температура окружающей среды, °С
-40°C … +65°C (на короткий период до +80°C)
Корпус
ABS пластик
Мощность, Вт
60
Напряжение питания, В
24V DC
Класс защиты
IP65, IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
IP
31
Материал
нержавеющая сталь AISI 304
Чувствительный элемент
Pt1000
Масса не более, кг
0,4
Диапазон температур окружающей среды, °С
-40...+140С
Присоединение
G ½ A внутренняя – G ½ A наружная
Диапазон измерения чувствительного элемента
-50..+200C, от -50 до 95 °C
Диапазон настройки уставки, бар
-0.2 – 7,5
Дифференциал, бар
0,7 – 4
Сброс
Автоматический
Масса нетто, кг
0,3, 0.3
Кабельный ввод
Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Максимальная допустимая электрическая нагрузка на контактную группу
20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
Сухой перикидной контакт типа
SPDT
Технологическое присоединение
G ¼, G 1/2
Максимальное рабочее давление PB, бар
17
Комплект поставки
Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
Вес, кг
0.085
Электрическое присоединение
DIN 43650
Длина погружной части гильзы, мм
100
Диаметр гильзы, мм
6
Материал гильзы
Нержавеющая сталь
Класс допуска
B: ±(0,3 +0,005|t|), B
Температура окружающей среды (режим работы)
+7…+55
RTC - часы реального времени
Резервное питание от встроенного аккумулятора не менее 30 дней
EAN (single-pack)
4620003282119
Длина погружной части, мм
100
EAN13 (Single-pack)
4620003281952
Интеграция в Cloud-Control
нет
RS 485
да
Наличие Ethernet
нет
Регулирования по давлению
нет
Управление контурами
СО+ГВС
RS-485
Скорость 2400 - 115200 бит/с 2шт
Дисплей и клавиатура
Монохромный Жки 192*64 точки с подсветкой, 6 кнопок
Диапазон допустимого напряжения
18-36
Размер, мм
52.5x90x54.5
Выходной ток, А
2.5
Выходное напряжение, В
24
Температура окружающей среды (хранение/транспортировка), °C
-20…+60
Потребляемая мощность, ВА
5
Максимальное давление, бар
30
Наличие поверки
нет
Схема подключения
двухпроводная, 2-x проводная
Документация
Руководство
Инструкция
- Инструкция ECL-3R MM.pdf
- Инструкция ECL-3R MM.pdf
- Инструкция ECL-3R 368.pdf
- Инструкция ECL-3R 368_версия от 1.12 до 1.14.pdf
- Инструкция ECL-3R 368_1_18_2025.pdf
- Инструкция_ECL-3R 368 версия от 1.16 до 1.17.pdf
- Инструкция ECL-3R Pumps_2024.pdf
- Инструкция ECL-3R Pumps_2024.pdf
- Быстрая настройка и наладка_ECL-3R 368.pdf
Письмо о замене
BIM модель
Каталог
- RC.HE.08.05 Регулирующая арматура и контроллеры Ридан.pdf
- RC.HE.08.05 Регулирующая арматура и контроллеры Ридан.pdf
- RC.HE.08.05 Регулирующая арматура и контроллеры Ридан.pdf
- RC.HE.08.05 Регулирующая арматура и контроллеры Ридан.pdf
- RC.HE.08.05 Регулирующая арматура и контроллеры Ридан.pdf
- Каталог IC.pdf
Техническое описание
