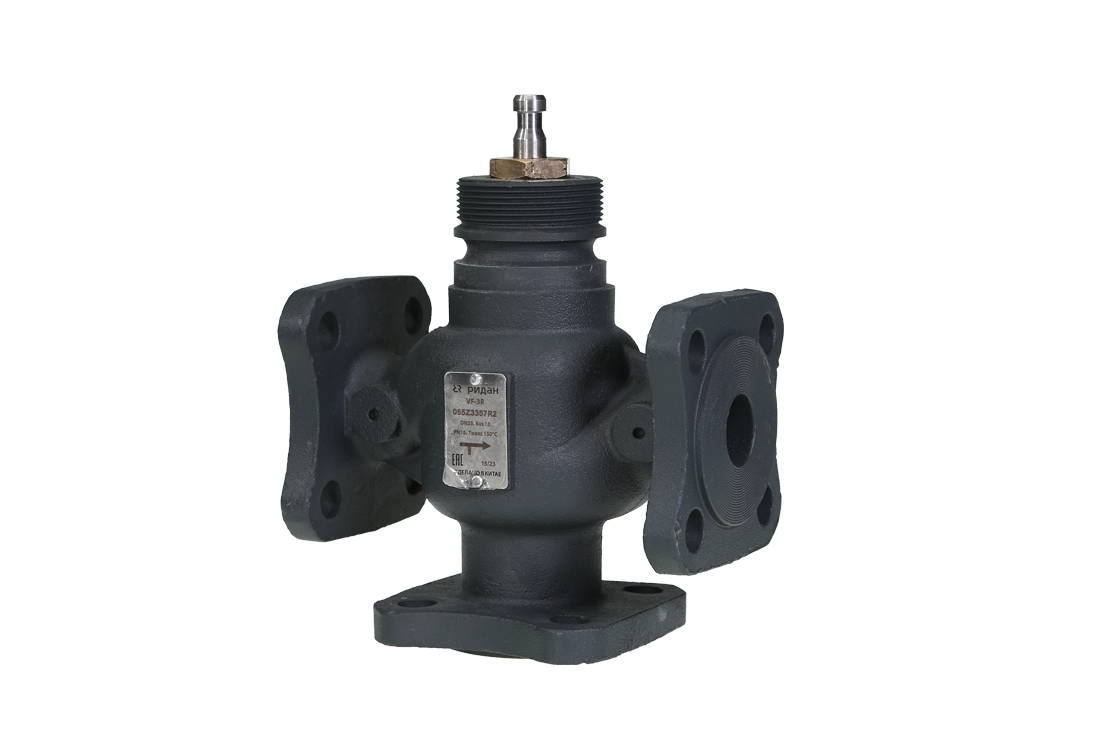

Ридан 065Z3354R2 — Клапан регулирующий фланцевый VF-3R PN16, DN15, Kvs 2,5 (новый корпус, квадратные фланцы)
Заявка на консультацию
×Характеристики
H, мм
128
Рабочая среда
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С
Герметичность затвора (объем протечки / класс герметичности)
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
D, мм
95
L, мм
130
Масса, кг, не более
5,74
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
Уплотнение
PTFE, EPDM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
2,5
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Шток
Нержавеющая сталь
k, мм
65
h, mm
66
EAN (single-pack)
4640209959325
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь
Вид привода или регулирующего блока
ARV(E)–1000R, ARV(E)–1000R SU/SD, AMV(E)–1800R, AMV–2000R SU/SD
Максимально допустимый перепад давлений, бар
При смешение 4 бара, при разделение 1 бар.
H5, мм
39
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0,5
Золотник, седло и шпиндель
Нержавеющая сталь
n
4
Динамический диапазон регулирования
Более 50:1
Ход шток, мм
13
H’, мм
393
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
Преодалеваемый электроприводом при закрытии клапана: при смешение 4 бара, при разделение 1 бар.
Категория 3 по ГОСТ 15150-69
Категория 3 по ГОСТ 15150-69
Документация
Паспорт
Руководство
3D Чертеж
Письмо о замене
Техническое описание
